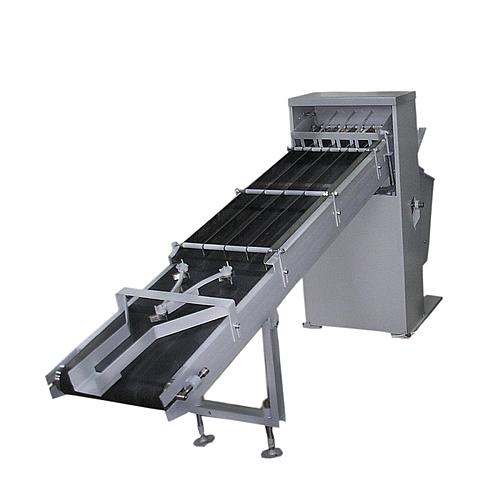

Машина банкоукладочная А9-БУМ-2

Применение:
Предназначена для укладывания наполненных и укупоренных цилиндрических жестяных банок № 7, 8, 12 и 13 по ГОСТ 5981-88 в картонных ящики по ГОСТ 13516-86. Применяется на предприятиях консервной промышленности.
Строение и принцип работы:
Машина состоит из входной течки, элеватора, толкателей, опрокидывателя, гидропривода, счетного механизма, транспортера ящиков и бункера.
Банки поступают на входную течку, при заполнении которой включается привод элеватора. Цепным транспортером элеватора банки выносятся в зону выходных точек. При этом выталкивающая планка делит поток банок на три части. Банки закатываются по течкам до концевых упоров. Первый слой устанавливается в зоне бункера против толкателей.
Первая банка нижнего ряда, подготовленного к заталкиванию, замыкает конечный выключатель. При этом, если перед позицией заталкивания имеется достаточное количество банок, грузовой клапан замыкает конечный выключатель, срабатывает механизм толкателей, и в бункер автоматически заталкивается два слоя банок двумя короткими ходами толкателей. В начале каждого хода комплект заталкиваемых банок отсекается от общего потока, а концевые упоры отводятся назад через 16…20 мм, увлекая за собой силой банок до положения, необходимого для заталкивания их в бункер. Во время заталкивания двух слоев банок оператор надевает на бункер ящик. Третий слой заталкивается при наличии банок в течках после нажатием оператором кнопки. При этом происходит подъем лап опрокидывателя в положении
«Прием», и третий длинный ход толкателей стягивает наполненный банками ящик с бункера на лапы опрокидывателя. В конце длинного хода конечный выключатель дает команду на реверс толкателей и выдачу ящиков лапами опрокидывателя на транспортер, по которому ящик движения на следующую операцию.
Техническая характеристика:
Производительность (техническая), банок/мин:
При работе на банках № 7, 9_______________________________235
При работе на банках № 12, 13_____________________________130
Подача ящиков на укладывание – ручная
Высота приема банок во входную точку, мм__________________840…920
Установленная мощность, кВт______________________________2,6
Габариты (мм):
длина_______________________________________________6700
ширина _____________________________________________1600
высота _____________________________________________2450
Масса, кг_______________________________________________1460
