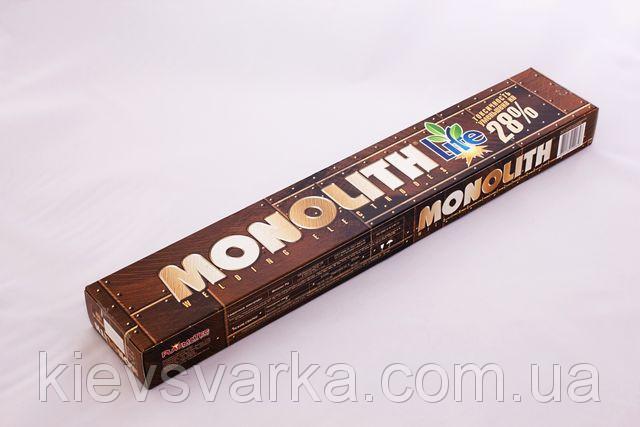

Электроды МОНОЛИТ РЦ

Сварочные электроды МОНОЛИТ РЦ
Диаметр 3.0мм

Упаковка 2,5кг



AWS A 5.1:E 6013 ISO 2560-A-E 42 0 RC 11 ГОСТ 9466:
Э 46 –МонолитРЦ ― Ø ― УД

Е 43 2(3) РЦ 11

ТУ У 28.7-34142621-004:2010

ВИД ПОКРЫТИЯ– рутил-целлюлозное

НАЗНАЧЕНИЕ

Универсальные сварочные электроды для широкого применения в промышленности и быту.

Предназначен для ручной дуговой сварки на постоянном или переменном токе рядовых и ответственных конструкций из низкоуглеродистых марок сталей, поставляемых по ДСТУ 2651/ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3 всех групп А, Б, В и всех степеней раскисления – “КП”, “ПС”, “СП”) и по ГОСТ 1050 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20), во всех пространственных положениях (кроме вертикального сверху вниз для электродов диаметром 5,0 мм).

Условия применения



Коэффициент наплавки – 9,5 г/А.ч. Расход электродов на 1 кг наплавленного металла ― 1,75 кг.

Электроды марки МОНОЛИТ РЦ предназначены для сварки угловых, стыковых, нахлесточных соединений из металла толщиной от 3 до 20 мм.

Электроды малочувствительны к качеству подготовки кромок, наличию ржавчины и других поверхностных загрязнений.

При монтажной сварке возможна работа во всех пространственных положениях без изменения сварочного тока. Сварка вертикальных швов способом «сверху-вниз» производится короткой дугой или опиранием. Не следует допускать затекания шлака впереди дуги. Для этого угол подъема электрода к вертикали должен составлять 40 – 70°. В нижнем положении электрод рекомендуется наклонять в направлении сварки на 20 – 40° от вертикали.

ХИМИЧЕСКИЙ СОСТАВ НАПЛАВЛЕННОГО МЕТАЛЛА, %

Mn

Si

C

P

S

0,40-0,65

0,15-0,40

не более

0,11

0,035

0,030





МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА ШВА



Временное сопротивление, Н/мм2

Относительное удлинение, %

Ударная вязкость,Дж/см2

≥450

≥22

≥78





ОСОБЫЕ СВОЙСТВА

Электроды МОНОЛИТ РЦ отличаются от аналогичных товаров других производителей уменьшенной величиной выделений и интенсивностью образования сварочного аэрозоля и марганца при сварке металла. Это было достигнуто путём подбора высококачественного сырья и высоким уровнем контроля технологических процессов при производстве электродов. Институтом электросварки им. Е.О. Патона НАН Украины и Институтом медицины труда АМН Украины подтверждено, что выделение марганца снижено более чем на 30%, выделение вредных веществ в сварочном аэрозоле более 28%.

Электроды МОНОЛИТ РЦ отличаются легким начальным и повторным зажиганием, мягким и стабильным горением дуги, обеспечивают малые потери металла от разбрызгивания, равномерное плавление покрытия, отличное формирование металла шва, легкую отделимость шлаковой корки.

Позволяют выполнять сварку на предельно-низких токах. Для электродов малого диаметра сварка может производиться от источников питания, включаемых в бытовую сеть.

Легкое обращение с электродами дает возможность выполнять сварку начинающим сварщикам.

Сварка в труднодоступных местах. Возможность сгибать электрод без повреждения обмазки.

возможно сваривание по окисленным, масляным и окрашенным поверхностям.



РЕЖИМЫ СВАРКИ

Сила сварочного тока (А), для электрода диаметром, мм

2,0

2,5

3,0

3,2

4,0

5,0

40-80

50-90

70-110

80-120

110-170

150-220



Сварку проводить постоянным током любой полярности (рекомендуется обратной «+» на электроде или переменным током от трансформатора с напряжением холостого хода не менее 50 В.)

УПАКОВОЧНЫЕ ДАННЫЕ



Диаметр, мм

Длина, мм

Количество электродов в пачке, шт.

Вес пачки, кг

2,00

300

50-55; 100-110

0,5; 1

2,50

350

26-28; 53-55; 132-138

0,5; 1; 2,5

3,00

350

17-18; 36-37; 89-92

0,5; 1; 2,5

3,20

350

14-15; 29-30; 74-75

0,5; 1; 2,5

4,00

450

8; 15-16; 39-40; 79-80

0,5; 1; 2,5; 5

5,00

450

53

5



АНАЛОГИ



Производитель

Марка электродов

ESAB

OK 46.00

Oerlikon

Overcord, Overcord Z

Anyksciu Varis

AV-31



ПРОКАЛКА ПЕРЕД СВАРКОЙ

При нормальных условиях хранения не требуют прокалки перед сваркой; в случае увлажнения сушка перед сваркой: 110±10°С 25 ― 30 мин.

ПОЛОЖЕНИЕ ШВОВ ПРИ СВАРКЕ



РА РВ РС PF



PG PE PD EN 287



СЕРТИФИКАЦИЯ

Сертификат соответствия системе сертификации УкрСЕПРО


Характеристики
Основные
Страна производитель Украина
Производитель Монолит
Диаметр электрода 3.0(мм)
Тип электрода Металлический
Тип металлического электрода Плавящиеся
Тип покрытого электрода по покрытию С рутиловым покрытием
Тип покрытого электрода по применению Для сварки низколегированных и углеродистых конструкционных сталей
Тип покрытого электрода по положениям сварки в пространстве Во всех пространственных положениях
Максимальный сварочный ток 120.0(А)
Минимальный сварочный ток 70.0(А)
Вес упаковки 2.5(кг)
