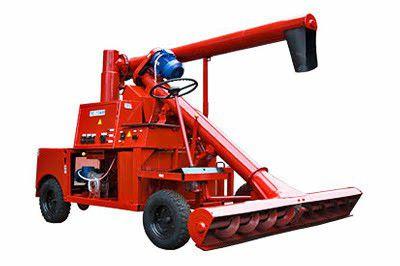

Протравливатель семян ПС-10А ПС-10 АМ ПСШ-5

Техническое обслуживание и хранение протравливателя ПС-10А
При эксплуатационной обкатке необходимо провести расконсервацию, проверить надежность крепления фланца диска семян и чистика, а также уровень масла в коробке передач. Для проверки герметичности коммуникаций залить в бак 20 л воды и при обкатке устранить имеющиеся подтекания.
Проверить взаимодействие движущихся и вращающихся элементов машины и при наличии стуков и задеваний устранить их. При окончательной обкатке проверить и подтянуть все винтовые соединения электропроводки.
Все составные части должны быть смазаны по схеме.
При ежедневном обслуживании нужно очистить машину от пыли и грязи, проверить комплектацию и состояние узлов машины, и, если нужно, подтянуть резьбовые соединения. Необходимо ежедневно промывать бак и коммуникации, подающие рабочий раствор. Для промывки бака по окончании работ залить 20 л воды, промыть и остатки слить через сливной кран.
При ТО-1, которое производится через 60 часов работы, дополнительно произвести проверку натяжения клиновых ремней. Величина оттягивания ветки ремня при усилии 25 ньютонов должна быть для ремней:
привода загрузочного устройства - 4 мм;
привода промежуточного и выгружного шнеков - 4 мм;
привода шнека камеры - 6 мм;
привода промежуточного вала - 3 мм;
привода самохода - 4 мм.
При этом же ТО необходимо проверить и отрегулировать натяжение цепей, оттянув среднюю часть цепи при усилии 150-180 ньютонов (примерно, 15-18 кг). Прогиб цепи должен быть в следующих пределах:
дозатора диска семян, промежуточного вала - 3 - 5 мм;
вала мешалки - 5 - 7 мм;
коробки передач дифференциала - 12 - 15 мм.
Кроме того, при ТО-1 необходимо произвести смазку узлов согласно схеме. Проверить электропроводку, состояние датчиков, давление ходовых шин (должно быть 0,3 МПа).
При постановке протравливателя на длительное хранение кроме ТО-1 нужно провести следующее:
Полностью удалить воду из коммуникаций и кранов;
Снять цепи приводов, промыть их, проварить в масле и сдать на хранение;
Снять приводные ремни, очистить, обезжирить и также сдать на хранение;
Смазать резьбовые соединения, поврежденные места покрасить для предохранения от ржавчины;
Снизить давление шин.
Устройство и работа протравливателя ПС-10А

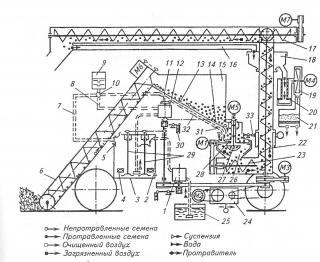

Технологическая схема протравливателя ПС-10А представлена ниже.
Суспензию готовят в резервуаре 4. Для этого в него предварительно через горловину 8 загружают ядохимикаты, клеящие и стимулирующие вещества и заполняют водой до датчика 7.
Готовую суспензию получают после перемешивания компонентов мешалками 3 в течение 3 - 5 мин.
В случае надобности суспензию подогревают электронагревателями 5.
Протравливание семян протекает следующим образом.
Чистые семена транспортером 6 загружают в бункер 15 до датчика верхнего уровня 13.
